混凝土速凝劑是由鋁氧熟、純堿、增稠劑等多種組份經改性配制而成的一種灰色粉狀產品。對水泥具有速凝快硬和增強減水作用，摻入適量該產品的水泥砂漿能迅速凝結硬化，具有較高的早期強度，并能保持水泥的其他性能，是我國目前較為理想的混凝土和砂漿工程。

混凝土速凝劑

一、混凝土速凝劑主要適合公路、鐵路、橋梁、礦山、井巷、隧道、國防、水利等工程的噴射混凝土施工及防漏堵漏，地面混凝土快速施工和混凝土緊急搶險工程。

二、混凝土速凝劑摻量3-5%

三、混凝土速凝劑技術指標：

1、細度（%）小于12.6

2、凝結時間：初凝（min）2-3;終凝（min）8-10

3、含水量（%）小于2

4、ld抗壓強度（Mpa）大于等于8

5、28d抗壓強度比（%）(Mpa)大于等于75

四、混凝土速凝劑使用方法及注意事項

1、使用前，需對施工所用水泥做適應性試驗，確定最佳摻量。

2、施工中，應嚴格將水灰比控制在0.40-0.45之間，水灰比過大，會延長凝結時間，影響使用效果。

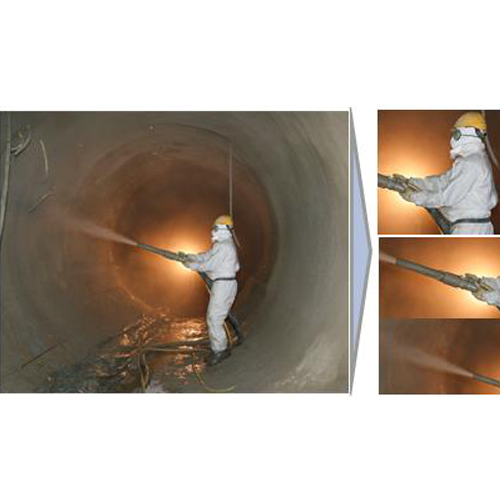

3、應用于噴射混凝土施工時，應將沙子、石子、水泥、速凝劑按比例干拌配成混合料，調節其水灰比，立即噴射。干拌混合料堆放時間過長（大于20分鐘），否則，會影響速凝效果，而降低噴射混凝土強度。

4、施工條件較差或水泥與本劑適應性較差時，需試驗確定或適當加大摻用量。
